Configuration optionnelle : type 1, 2, 3, 4 et 5.
Grandeurs de cabine :
36" La X 48" Lg X 80" H (914 mm x 1219 mm x 2032 mm), Type 1, 2, 3, 4, 5.
36" La X 54" Lg X 80" H (914 mm x 1371 mm x 2032 mm), Type 1, 2, 3, 4, 5.
36" La X 60" Lg X 80" H (914 mm x 1524 mm x 2032 mm), Type 1, 2, 3, 4, 5.
40" La X 54" Lg X 80" H (1016 mm x 1371 mm x 2032 mm), Type 1, 2, 3, 4, 5.
Grandeurs de cabine sur mesure également disponibles.
Hauteur optionnelle : 84" (2133mm), 96" (2438 mm).
Finition de la cabine en option : bois franc, placage non fini, panneaux de fibres à densité moyenne de luxe, panneaux de fibres à densité moyenne blanc cassé (référez-vous au configurateur de cabine).
Finis des éléments décoratifs en option : fini en laiton #4, en acier inoxydable, en acier inoxydable noirci ou en blanc architectural (main courante, panneau de commande de la cabine, boutons d'appel). Les boutons d'appel sont disponibles dans un design rectangulaire et ovale.
Panneau de commande de la cabine à écran tactile en option : grand écran tactile pour contrôler les fonctions de l'ascenseur, les noms de palier sont personnalisables (au moment de la commande), balayez pour passer à différents thèmes d'écran animés. Non disponible pour les configurations simultanées de paliers.
Porte affleurante de luxe en option : solution complète de porte battante conforme au code A. 17.1, dalle solide de 1¾", porte avec un ressenti de solidité, comporte des charnières dissimulées, serrure positive Kronenburg dissimulée (exclusif à Savaria pour l'Amérique du Nord), poches uniques pour accueillir des cloisons sèches de ½" pour créer un aspect homogène, déverrouillage d'urgence intégré au cadre accessible de l'intérieur de la cabine, cadre discret en aluminium blanc pur ou pouvant être peint, avec option d'intégration d'un appel de palier et d'un interrupteur à clef dans le cadre, grandeur standard 36 x 80" avec des grandeurs personnalisées jusqu'à 42" de large et 96" de hauteur.
Options de portes et de barrières : les portes pliantes à deux volets; porte accordéon avec cadre en aluminium anodisé argent avec panneaux en mélamine et certains en acrylique transparents ou, porte accordéon avec cadre en aluminium anodisé bronze avec panneaux en mélamine et certains en acrylique teintés; porte accordéon avec cadre en aluminium anodisé bronze avec tous les panneaux en acrylique teintés; porte accordéon avec cadre en aluminium anodisé argent avec tous les panneaux en acrylique transparents. Pour le nec plus ultra en fait de commodité, ajoutez des portes à profil mince automatiques Savaria (nécessite une hauteur de cabine minimale de 84").
Autres options : jusqu’à 6 arrêts, ascenseur sans salle des machines ayant un panneau de contrôle dans le puits, cabinet pour téléphone, boutons alphanumériques, système à deux entrées, option de vitesse à 50 pieds/min disponible si le code local le permet, poste d’appel à clé, serrures.

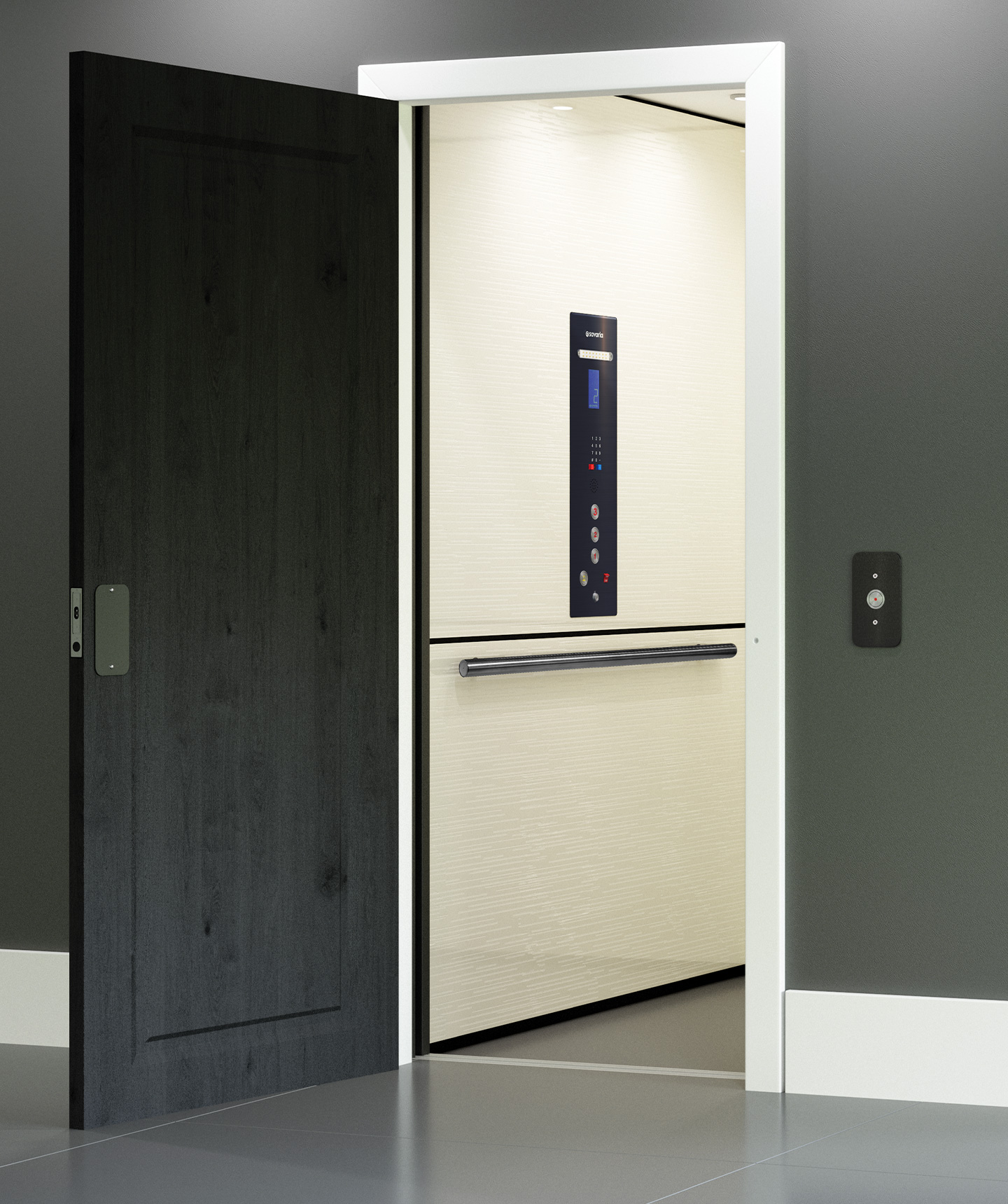

Eclipse ASCENSEUR RÉSIDENTIEL
- Notre ascenseur résidentiel le plus populaire; concept modulaire unique, sans salle des machines en option
- Entraînement par engrenage à chaîne durable pour un parcours fiable et stable
- Dessert jusqu'à 6 paliers sur un parcours maximal de 50 pieds (jusqu'à 60 pieds dans certaines régions)
- Capacité allant jusqu'à 950 lb; version Éclipse HD disponible avec une capacité supérieure (dépendant du code local)
- Peut être configuré pour une entrée/sortie du même côté, en ligne droite ou à 90°, en fonction de votre résidence
- Personnalisez l'intérieur, les éléments décoratifs et les portes de la cabine ici
Information détaillée
Sans salle de machines : ce concept unique ne nécessite qu'un petit espace dans un placard pour les composants, donc pas besoin d'une salle des machines et le temps d'installation est généralement moindre. Dans certaines régions, le contrôleur peut être placé à l'intérieur du puits (si le code le permet).
Système d’entraînement à chaîne compact : nécessite seulement des plafonds de 8'. Aucun accès via le plafond ou le grenier n’est nécessaire.
Porte escamotable : système novateur de porte escamotable permettant un espace d’entrée et d’intérieur maximal.
Panneau de service facilement accessible : pour les configurations sans salle des machines avec contrôleur dans le puits, un panneau de service peut être situé à l'intérieur ou à l'extérieur du puits, le rendant accessible pour l'entretien.
Autres caractéristiques standard : fonctionnement entièrement automatique, système de rail modulaire permettant une construction facile, éclairage intérieur allumé/éteint automatique de la cabine, panneau de commande de la cabine à affichage numérique, téléphone avec composants montés en surface, plafond blanc avec 4 luminaires encastrés à éclairage DEL, intérieur en mélamine dans un choix de couleurs ou de panneaux de fibres à densité moyenne.
Finitions standard : mélamine lisse ou panneaux de fibres à densité moyenne non finis (référez-vous au configurateur de cabine), panneau de commande de cabine et boutons d'appel rectangulaires en aluminium anodisé clair ou bronze, plancher en contreplaqué double, plafond blanc.
Eléments de sécurité : système d’éclairage et de descente d’urgence opéré à batterie (UPS), volant manuel pour descente d’urgence, système de frein motorisé, panneau de contrôle pouvant être verrouillé, serrures de porte, système d'arrêt d’urgence, lumières indicatrices d’utilisation sur les poste d’appel, système de freinage en cas de perte de tension de la chaîne.
Garantie : 36 mois sur les pièces. Veuillez consulter les détails complets ici.
Utilisation : résidentielle, intérieure.
Capacité standard : 950 lb (431kg), 1000 lb (453 kg).
Distance de course maximale : 50' (15,24 m), 60' (18,29 m) là où le code permet; jusqu’à 6 arrêts et 2 ouvertures.
Vitesse de déplacement : 40'/min (0,20 m/s)
Système moteur : 2 hp avec système d’engrenage, chaîne à rouleaux et commande à fréquence variable.
Fosse minimum : 8" (203 mm) recommandé, mais aussi peu profond que 6" (152 mm) est possible; 10" (254 mm) requis pour le modèle HD.
Dégagement minimum : 96" (2438 mm).
Alimentation : 230 volts, une phase, 60 Hz, 20 Amps boite de disjoncteur de 30 ampère équipé d'un fusible de 20 ampère.
